Études topographiques : étapes, livrables et usages

📌 POINTS À RETENIR

• Une étude topographique fournit la base géométrique sans laquelle aucune conception sérieuse n'est possible.
• Elle suit une séquence claire : préparation, relevé terrain, traitement, livraison des plans.
• Les livrables (plan de masse, MNT, profils) doivent être adaptés aux usages réels du projet.
• Lancer le relevé trop tard est l'erreur la plus fréquente — et la plus coûteuse.

⏱️ Temps de lecture : ~12 min

---

On ne compte plus les projets qui repartent de zéro après découverte d'un dénivelé non anticipé ou d'une limite de propriété mal positionnée. Dans les bureaux d'études, l'étude topographique est souvent commandée en urgence, au mauvais moment, avec un cahier des charges trop vague — et c'est là que les ennuis commencent.

Qu'est-ce qu'une étude topographique ? C'est la mesure précise et la représentation cartographique d'un terrain dans ses trois dimensions : altimétrie, planimétrie, relief et éléments existants. Elle constitue la donnée d'entrée géométrique indispensable à toute conception sérieuse.

Dans cet article, on décortique les étapes d'une étude topographique, ce qu'elle produit comme livrables, comment les utiliser en phase de conception — et surtout, comment éviter les erreurs classiques qui font perdre du temps à toute l'équipe.

Ce que mesure vraiment une étude topographique

Une étude topographique ne se résume pas à « faire un plan du terrain ». Elle vise à caractériser la géométrie d'un site de façon fiable, reproductible et utilisable par les différents corps de métier d'un projet.

Concrètement, elle capture plusieurs dimensions complémentaires.

La planimétrie : la position exacte des éléments dans le plan horizontal — limites de propriété, bâtiments existants, voiries, clôtures, émergences de réseaux.

L'altimétrie : les cotes de terrain naturel, les niveaux de chaussée, les seuils, les points bas et les points hauts. C'est cette donnée qui conditionne les calculs de pente, d'écoulement et de terrassement.

Les détails de l'existant : végétation remarquable, mobilier, équipements, ouvrages hydrauliques visibles. Tout ce qui peut contraindre ou orienter la conception.

Selon les projets, on peut aussi y intégrer un relevé des réseaux aériens et des émergences souterraines visibles — même si la détection des réseaux enterrés reste une mission à part entière, confiée à des prestataires spécialisés.

La préparation : la phase qu'on saute trop souvent

Avant même de poser un pied sur le terrain, une bonne étude topographique commence par un travail de bureau souvent sous-estimé.

Collecter les documents existants

Le géomètre a besoin d'un maximum d'informations préalables : plans cadastraux, données IGN, relevés antérieurs, permis de construire existants, plans de récolement de réseaux. Ces documents permettent de cadrer le levé, d'identifier les zones de doute et de gagner du temps sur le terrain.

La consultation du Géoportail de l'IGN et des données du RGE (Référentiel à Grande Échelle) constitue un point de départ systématique pour tout projet en France.

Définir l'emprise et la précision attendues

Un relevé topographique peut couvrir quelques centaines de mètres carrés ou plusieurs dizaines d'hectares. La précision attendue (centimétrique, décimétrique) conditionne le matériel utilisé et le temps nécessaire.

Ces paramètres doivent être explicités dans le cahier des charges de la mission — pas laissés à l'interprétation du prestataire. C'est la même logique que pour définir les données d'entrée d'un bureau d'études hydraulique : ce qu'on ne demande pas précisément, on ne l'obtient pas.

Préparer les points de rattachement

Le relevé doit être rattaché à un référentiel géodésique officiel (RGF93/Lambert-93 pour la planimétrie, NGF-IGN69 pour l'altimétrie en France métropolitaine). Les points de rattachement sont identifiés avant l'intervention terrain et constituent les repères à partir desquels toutes les mesures sont calculées.

Le relevé terrain : méthodes et outils

La phase terrain est celle que tout le monde imagine en premier — et c'est logique : c'est là que les données sont réellement collectées.

Les outils courants

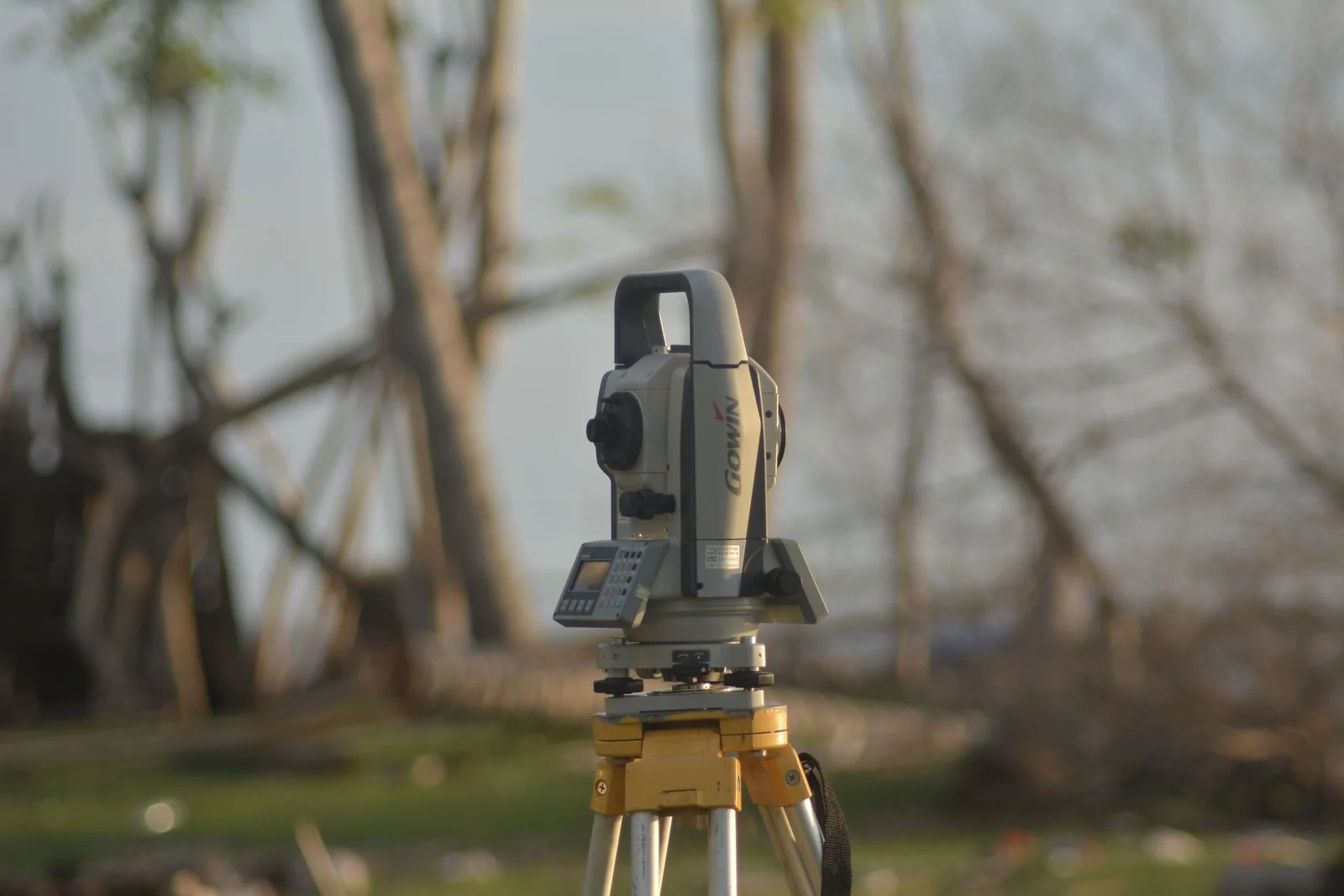

La station totale est l'instrument de référence pour les relevés de précision. Elle mesure distances et angles simultanément, avec une précision millimétrique. Elle reste incontournable pour les zones à fort enjeu technique ou réglementaire.

Le GNSS (GPS différentiel) offre une couverture rapide sur les grandes surfaces dégagées. La précision centimétrique est atteinte en mode RTK (Real Time Kinematic), à condition d'avoir une couverture réseau suffisante ou une station de base à proximité.

Le scanner laser terrestre (LiDAR) s'impose pour les relevés d'ouvrages complexes, de bâtiments existants ou de zones difficiles d'accès. Il produit un nuage de points très dense, exploitable pour modéliser des surfaces en 3D avec une fidélité remarquable.

Le drone complète la boîte à outils pour les grandes emprises ou les terrains pentus. La photogrammétrie aérienne par drone permet de produire un modèle numérique de terrain (MNT) et une orthophotographie planimétrique à des coûts nettement inférieurs à un levé au sol traditionnel — à condition de valider la précision par des points de calage terrain.

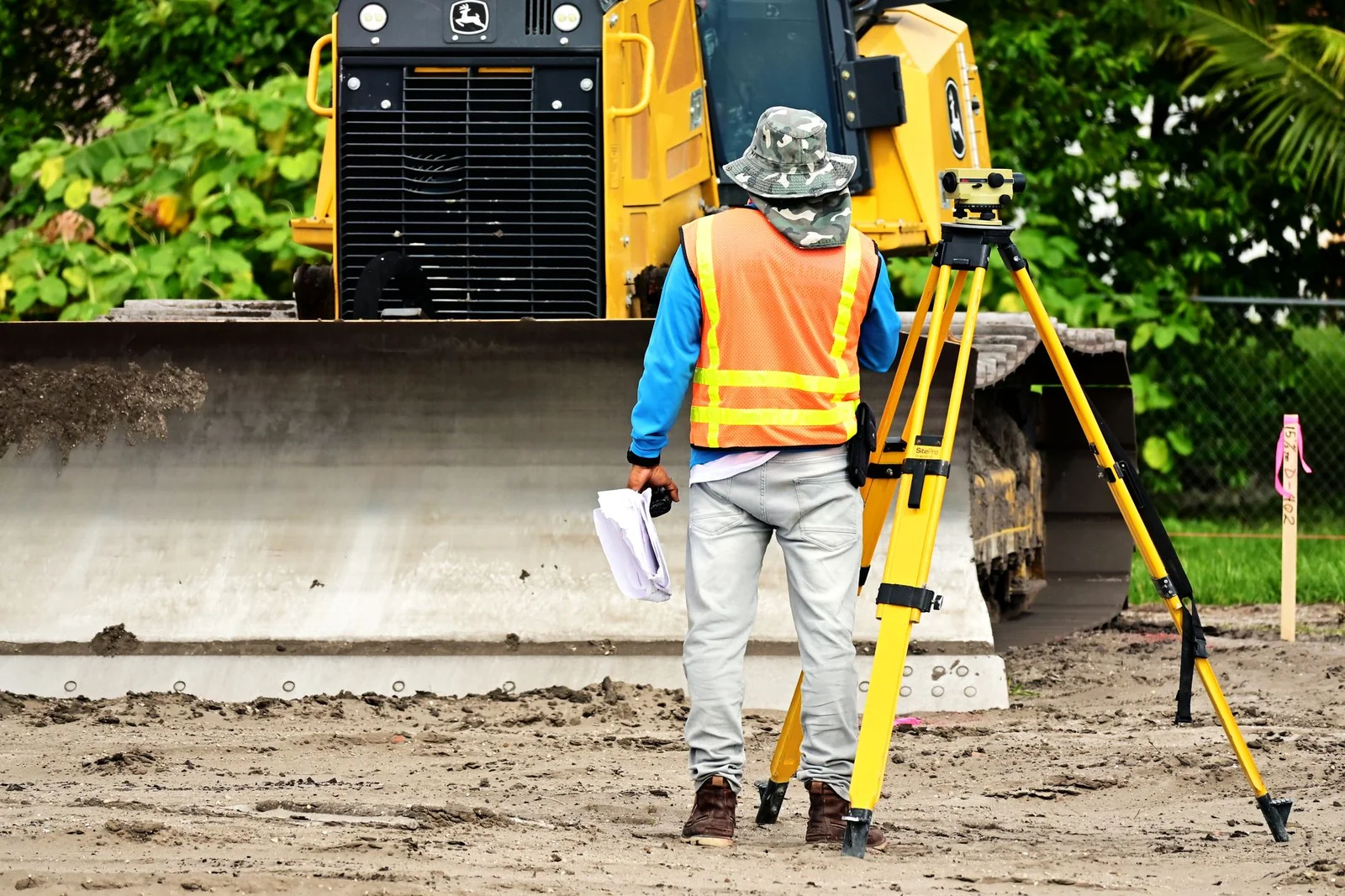

Ce qui se passe vraiment sur le terrain

Le géomètre installe ses instruments, effectue les visées ou les prises de mesure, et consigne chaque point dans un carnet ou directement dans un enregistreur numérique. Les points sont codifiés selon leur nature (angle de bâtiment, fil d'eau, bord de chaussée, niveau de seuil, etc.) pour faciliter le traitement.

La densité de points dépend de la complexité du terrain et des usages prévus. Un terrain plat et homogène nécessite moins de points qu'un site avec relief marqué, changements de pente fréquents ou nombreux éléments à lever.

⚠️ ERREUR COURANTE : Demander un relevé topographique sans préciser les usages prévus. Un MNT destiné au calcul hydraulique n'a pas la même densité de points qu'un relevé destiné à l'implantation d'un ouvrage. Le prestataire doit savoir ce qu'on va faire des données pour choisir la bonne stratégie de levé.

Le traitement des données et la production des plans

Une fois de retour au bureau, les données brutes de terrain doivent être traitées avant de produire les livrables attendus.

Le traitement et la compensation

Les mesures terrain comportent inévitablement de petites erreurs de mesure. Le traitement consiste à compenser ces erreurs selon des méthodes statistiques, à vérifier la cohérence des rattachements et à identifier les éventuelles anomalies à ressaisir.

Pour les levés par drone ou LiDAR, cette phase inclut l'alignement des nuages de points, la classification du sol (séparation végétation / sol nu) et la génération du MNT.

La production des plans

C'est à ce stade que les données brutes deviennent des livrables exploitables. Les logiciels spécialisés (AutoCAD Civil 3D, Mensura, MicroStation, etc.) permettent de générer automatiquement les courbes de niveau, les triangulations, les profils.

La précision et la lisibilité des plans dépendent autant du soin apporté au traitement que de la qualité du relevé terrain. Un géomètre qui livre des plans mal habillés ou non conformes aux conventions de dessin oblige les équipes de conception à retravailler l'information — ce qui annule en partie le gain de temps attendu.

💡 ASTUCE : Demandez les fichiers en format natif (DWG, DGN) ET en format interopérable (DXF, Shapefile, GeoTIFF pour le MNT). Cela évite les problèmes de conversion quand plusieurs disciplines doivent exploiter les données dans des logiciels différents.

Les livrables et leurs usages en conception

C'est la question centrale : une fois l'étude topographique terminée, qu'est-ce qu'on a en main — et qu'est-ce qu'on en fait ?

Le plan de masse coté

C'est le livrable socle. Il représente l'ensemble des éléments existants (bâtiments, voiries, réseaux visibles, végétation) avec leurs cotes altimétriques et planimétriques. Toutes les équipes de conception — VRD, structure, architecture, paysage — en ont besoin pour travailler.

Il doit être produit à une échelle adaptée au projet (1/200e ou 1/500e pour la plupart des projets d'aménagement) et mis à jour si des modifications de l'existant interviennent entre le levé et la conception.

Le modèle numérique de terrain (MNT)

Le MNT est la représentation tridimensionnelle du relief naturel du terrain. C'est l'outil indispensable pour les calculs de terrassement, la modélisation hydraulique, la définition des pentes de voirie et l'analyse de visibilité.

La modélisation des eaux pluviales s'appuie directement sur ce MNT : les zones de collecte, les axes d'écoulement préférentiels et les points bas sont lus directement depuis le modèle. C'est pourquoi la stratégie de gestion des eaux pluviales dans un projet d'infrastructure commence toujours par une lecture fine de la topographie.

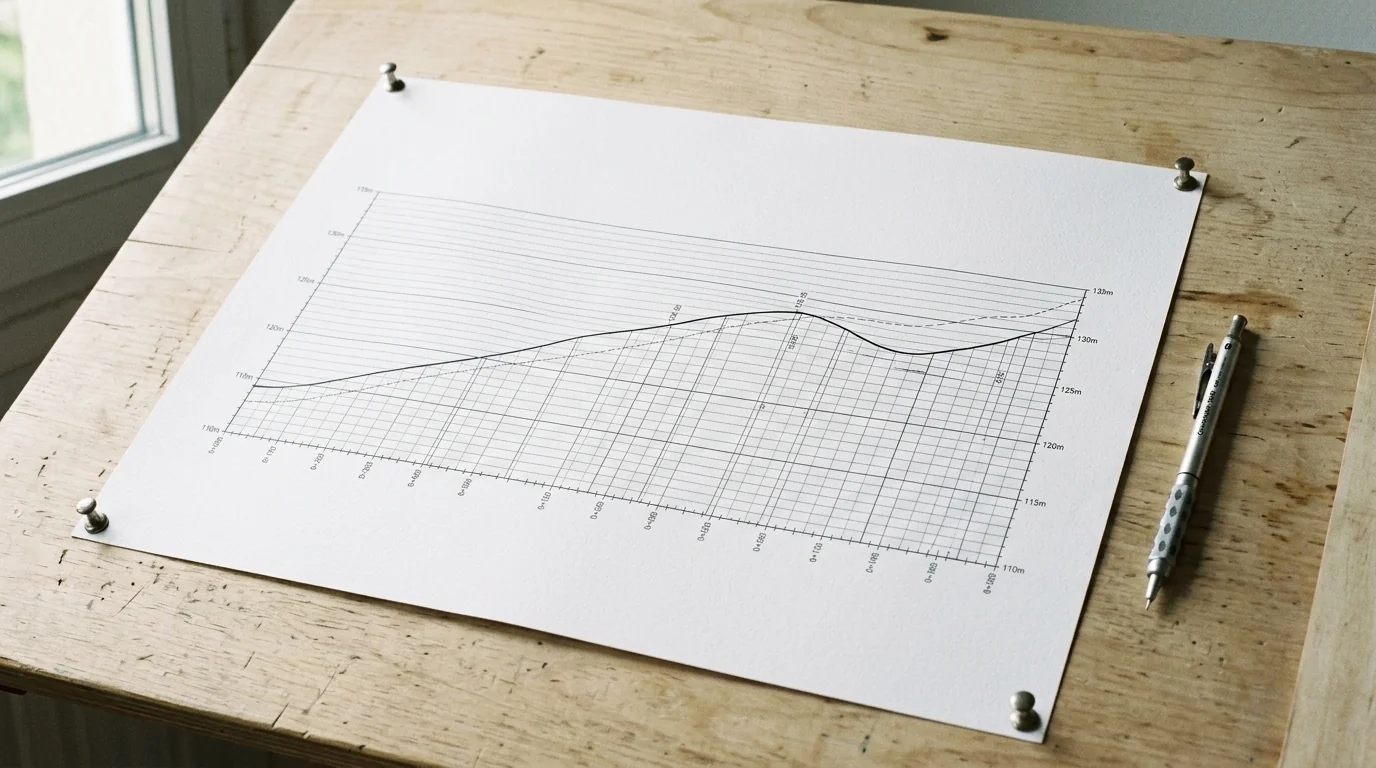

Les profils en long et en travers

Essentiels pour les projets linéaires (voirie, pistes cyclables, réseaux), les profils décrivent le terrain naturel selon un axe longitudinal (profil en long) et des sections transversales régulières (profils en travers).

Ces profils permettent de calculer les mouvements de terres, de définir les pentes de projet et de dimensionner les structures de chaussée. Ils servent aussi de base à la rédaction des pièces de marché de travaux.

Le carnet de repères et les métadonnées

Souvent négligé, ce document consigne les points de rattachement utilisés, le référentiel géodésique, la date du relevé et les conditions dans lesquelles il a été réalisé. Il permet à une autre équipe de reprendre le travail, de vérifier une cote ou d'actualiser le relevé des années plus tard.

Sur des projets longs ou phasés — comme les opérations d'aménagement industriel complexes décrites dans l'analyse du site Hennessy au Bas-Bagnolet — la traçabilité des données topographiques est indispensable pour assurer la cohérence entre les phases.

Les fichiers SIG et les données structurées

De plus en plus de projets intègrent les données topographiques dans un système d'information géographique (SIG) partagé. Les formats vecteur (Shapefile, GeoPackage) et raster (GeoTIFF) permettent d'exploiter les données dans QGIS, ArcGIS ou d'autres outils de la chaîne numérique.

Cela facilite la coordination entre spécialités et la mise à jour des données au fil du projet — logique identique à celle des outils de gestion documentaire décrits dans notre article sur les activités et projets d'ingénierie de Fibees.

Les erreurs qui coûtent cher en bureau d'études

La topographie n'est pas une discipline spectaculaire — et c'est précisément ce qui fait qu'on la traite souvent à la légère. Voici les erreurs les plus fréquentes.

Lancer le relevé trop tard

C'est l'erreur numéro un. L'étude topographique doit être commandée dès la phase diagnostic ou faisabilité, pas après l'esquisse. Travailler sur des hypothèses de terrain non vérifiées, c'est risquer de devoir refaire toute la conception quand les plans arrivent — avec des cotes qui ne correspondent pas aux suppositions initiales.

Selon ECR Environnement, le levé topographique et l'implantation constituent les premières étapes d'un projet d'infrastructure, précisément parce que les données terrain conditionnent toutes les décisions ultérieures.

Sous-spécifier la mission

Un cahier des charges vague produit des livrables vagues. Sans précision sur l'emprise, la précision attendue, le référentiel et les formats de rendu, le prestataire fait des choix par défaut — qui ne correspondent pas forcément aux besoins du projet.

La règle est simple : ce qui n'est pas demandé explicitement n'est pas livré. Et ce qui manque sera facturé en supplément.

Ne pas vérifier la cohérence entre le relevé et les plans existants

Il arrive que des plans cadastraux ou des relevés anciens ne correspondent pas aux mesures récentes. Cette incohérence doit être identifiée et documentée — pas ignorée. Elle peut avoir des conséquences importantes sur les limites de propriété, les servitudes ou la conformité du projet.

⚠️ ERREUR COURANTE : Utiliser des données topographiques issues de sources différentes sans vérifier leur cohérence de référentiel. Mélanger des données en Lambert II étendu et des données en RGF93 sans conversion produit des décalages pouvant atteindre plusieurs mètres — un désastre pour tout projet de précision.

Oublier la mise à jour en cours de projet

Sur les projets longs, le terrain évolue : terrassements partiels, modifications de l'existant, interventions de riverains. Un relevé initial utilisé sans mise à jour pendant deux ans génère des erreurs de conception que personne ne détecte avant le chantier.

Pour les projets d'aménagement en site urbain dense — comme l'illustre l'analyse du boulevard Joliot-Curie à Bordeaux — la topographie doit être considérée comme une donnée vivante, à vérifier aux points-clés du projet.

Sur les projets en milieu sensible, comme les aménagements littoraux sous contraintes réglementaires, la précision du relevé topographique devient encore plus critique : les cotes de submersion, les niveaux de référence et les limites de l'espace proche du rivage sont directement conditionnés par la qualité des données terrain.

FAQ — Études topographiques

Qu'est-ce qu'une étude topographique et à quoi sert-elle ?

Une étude topographique consiste à mesurer et représenter précisément le terrain dans ses trois dimensions : relief, limites, altimétrie, réseaux visibles. Elle fournit la base géométrique indispensable pour concevoir un projet d'infrastructure, calculer des volumes de terrassement ou implanter un ouvrage. Sans cette donnée fiable, toute conception repose sur des hypothèses non vérifiées — source d'erreurs et de reprises coûteuses.

Combien de temps dure un relevé topographique ?

La durée dépend de la surface à couvrir, de la précision exigée et des conditions d'accès. Un relevé de quelques hectares en milieu urbain prend généralement une à trois journées terrain, auxquelles s'ajoutent le traitement des données et la production des plans, soit une à deux semaines au total. Les grandes emprises ou les sites complexes peuvent nécessiter plusieurs semaines de travail.

Quels sont les livrables d'une étude topographique ?

Les livrables comprennent le plan de masse coté, le profil en long et les profils en travers, le modèle numérique de terrain (MNT) et le rapport de mesures avec les métadonnées de précision. Selon la mission, on y ajoute un carnet de repères et des fichiers SIG compatibles avec les outils du maître d'ouvrage. Ces livrables doivent être spécifiés explicitement dans le cahier des charges.

Quand commander une étude topographique dans le déroulé d'un projet ?

L'étude topographique doit être commandée dès la phase diagnostic ou faisabilité, avant toute esquisse de conception. Lancer le relevé trop tard oblige à retravailler les plans sur des hypothèses de terrain incorrectes, ce qui génère des reprises coûteuses et des incohérences entre disciplines. C'est l'une des erreurs les plus fréquentes — et les plus évitables — en bureau d'études.

Conclusion

Une étude topographique bien conduite, c'est du temps gagné sur toutes les phases suivantes. C'est la donnée qui permet aux ingénieurs de travailler sur la réalité du terrain plutôt que sur des hypothèses — et d'éviter les mauvaises surprises au moment du chantier.

Les trois points à retenir :

• Lancer le relevé tôt : avant l'esquisse, pas après. Le terrain ne s'invente pas.
• Spécifier précisément : emprise, précision, référentiel, formats de livraison — tout doit être dans le cahier des charges.
• Conserver les métadonnées : le carnet de repères et les informations de rattachement sont aussi précieux que les plans eux-mêmes.
